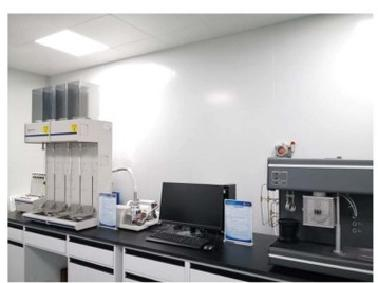

应用范围：

ASAP2020型全自动快速比表面积及介孔/微孔分析仪可以用于全面地测定具有微孔的物质(如沸石，活性炭，催化剂等)的特性。可进行单点、多点BET比表面积、Langmuir比表面积、BJH介孔、孔分布、孔大小及总孔体积和面积、密度函数理论(DFT)、吸附热及平均孔大小等的多种数据分析。常用的吸附质气体有氮气，二氧化碳，氩气等。

基本功能：

可测试的孔径范围包括微孔(孔直径φ<2nm)和介孔(2nm≤φ≤50nm);

介孔模式：包含介孔范围内等温吸脱附曲线，比表面积，孔容、孔径分布等数据；

全孔模式：包含微孔和介孔范围内等温吸脱附曲线，比表面积，孔容、孔径分布等数据；

比表面积模式：只有p/p0在0.05-0.35之间得到比表面积数据，没有等温吸脱附曲线和孔容孔径等数据。

制样须知：

一、对于氮气吸附，样品要求如下(若提供的样品量不足则保证不了结果的准确性):

1、比表面积有大概预期的前提下，可用公式：比表面积(m²/g)*样品量(g)=15-20m²来大致确定所需样品量，测试老师会根据实际情况来确定测试样品量。针对比表面积大于400m²/g的样品，为了减少称量误差，建议样品量不要少于50mg。预约时请写清楚比表面积范围，如果由于样品量少导致结果不准确，我们一般不安排复测。

2、在不知道比表面积情况下，一般测试全孔和微孔模式质量要100mg以上(前提是样品中有微孔),测试介孔模式需要250mg以上。

二、一般都是粉末样品，如是颗粒状，请尽量物理粉碎的比较小，一般要求在3mm以下。为方便取样，请不要用自封袋装样。

三、脱气温度要求在样品稳定温度范围内，不能超过熔点温度的二分之一。真空脱气实际温度要比烘箱高，如果样品加热易分解或爆炸需要提前沟通，否则后续有问题需自行承担。
